分体式电磁流量计

咨询热线：0517-86852728

跟此产品相关的产品

: 电磁流量计安装示意图(分体式电磁流量计接线教程)

: 一体式与分体式电磁流量计接线图与接线方式

: 分体式电磁流量计安装方法

产品详情
联系我们

一、概述
HR-LDE-F分体式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

二、工作原理
    分体式电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
    E=KBVD
    式中：
    E－感应电势；
    K－与磁场分布及轴向长度有关的系数；
    B－磁感应强度；
    V－导电液体平均流速；
    D－电极间距；（测量管内直径）

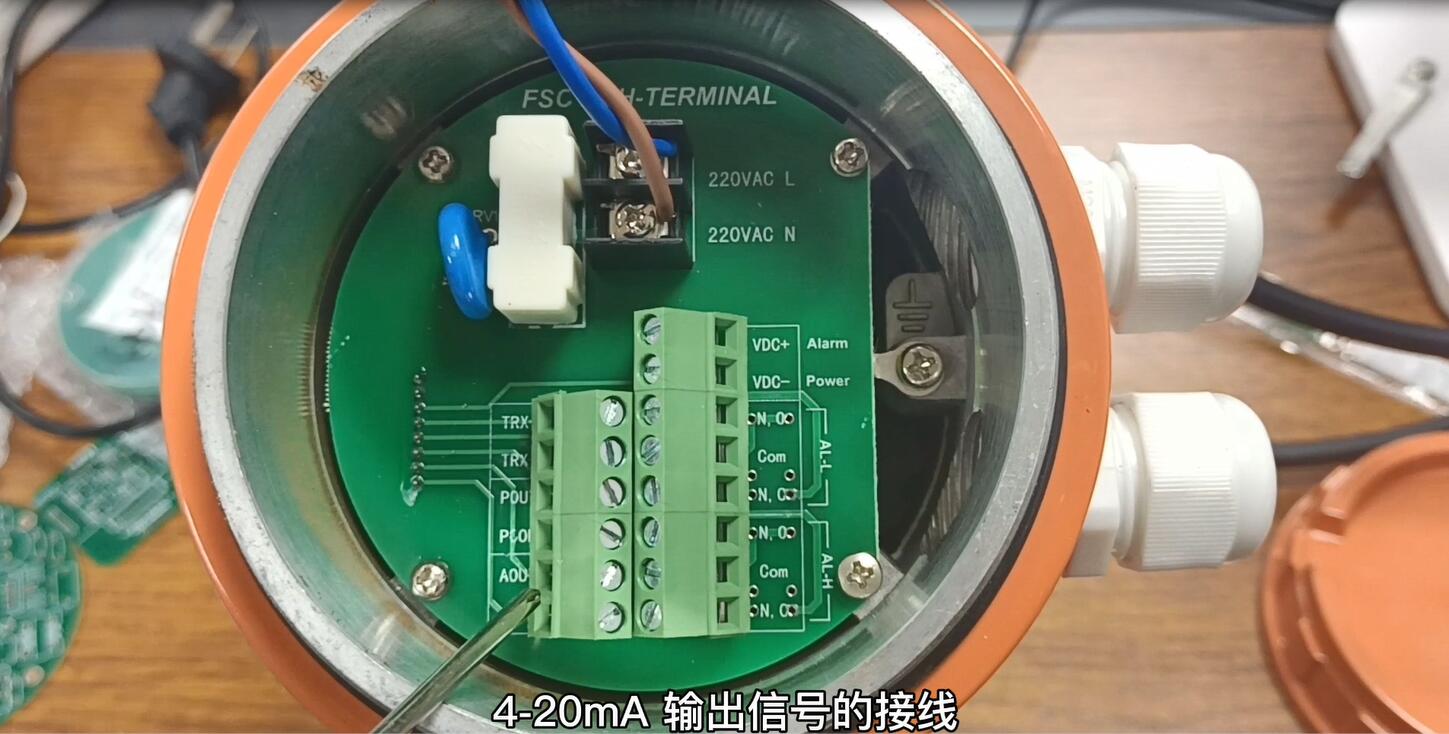

    传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、仪表特点
  ■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；
  ■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；
  ■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的
    稳定性，功耗低；
  ■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
  ■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；
  ■在现场可根据用户实际需要在线修改量程；
  ■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；
  ■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；
  ■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）
  ■具有自检与自诊断功能；
  ■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；
  ■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记
    录16次掉电时间。（选配）；
  ■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。

表1

公称通径（mm）（特殊规格可定制）	管道式四氟衬里：DN10～DN600
公称通径（mm）（特殊规格可定制）	管道式橡胶衬里：DN40～DN2200
流动方向	正，反，净流量
量程比	150：1
重复性误差	测量值的±0.1%
精度等级	管道式：0.5级，1.0级
被测介质温度	普通橡胶衬里：－20～＋60℃
	高温橡胶衬里：－20～＋90℃
	聚四氟乙稀衬里：－30～＋100℃
	高温型四氟衬里：－20～＋180℃
额定工作压力（高压可定制）	DN10－DN150：≤1.6MPa
	DN200－DN350：≤1.0MPa
	DN400－DN1000：≤0.6MPa
	DN450－DN2200：≤0.25MPa
流速范围	0.1－15m/s
电导率范围	被测流体电导率≥5μs/cm
信号输出	4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出	RS485,MODBUS协议，HART协议
供电电源	AC220V或DC24V
要求直管段长度	上游≥5DN，下游≥2DN
连接方式	流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9115.1-2000
防爆等级	ExdeiallBT4-T6
防护等级	IP65，特殊订制最高可达IP68
环境温度	－25～＋60℃
相对温度	5%～95%
消耗总功率	小于20W

1.选型代码

表2

型号										说明
HR-LDE	□	□	-□	□	□	□	□	□	-□	说明
通径										10-2200mm
组合		S								一体型
组合		L								分体型
电极材料			M							不锈钢
			T							Ti（钛）
			D							Ta（钽）
			H							哈氏合金
			P							Pt铂
			N							Ni镍
输出方式				0						无输出
				1						4-20mA/1-5KHz
				2						4-20mA
衬里材料					X					橡胶
					F					聚四氟乙烯
					P					聚乙烯
					J					聚氨酯橡胶
就地显示						0				无就地显示
就地显示						1				就地显示
通讯方式							0			无通讯
							1			RS485
							2			RS232
							3			Modbus
							4			Hart
接地环								0		无接地环
								1		有接地环
								2		有接地电极
上限流量									（n）	上限流量（量程）m3/h

    例：选用一台就地显示型电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：LDE－50S－M1X100－30
    2.选型说明：
    仪表口径的确定：请参照表3

表3

内径（mm）	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.05	0.1	0.3	0.4	0.8	1.2	2	3
Qmax（m3/h）	3.5	8	15	22	35	55	95	150
内径（mm）	80	100	125	150	200	250	300	350
Qmin（m3/h）	5	8	12	18	25	35	50	60
Qmax（m3/h）	220	350	550	800	1400	2200	3200	4500
内径（mm）	400	450	500	550	600	700	800	900
Qmin（m3/h）	80	120	180	230	300	400	500	600
Qmax（m3/h）	5500	7500	9000	11000	13000	16600	21700	27468
内径（mm）	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	800	1000	1200	1600	2100	2700	3300	4000
Qmax（m3/h）	33900	41000	48800	66400	86800	109000	135000	164000

衬里材料的确定：请参照表4

表4

内衬材料	名称	符号	性能	最高工作温度	适用液体
橡胶	氯丁橡胶	CR	耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜60℃	自来水、工业用水、海水
橡胶	聚氨酯橡胶	PU	极好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液
氟塑料	聚四氟乙烯	F4或PTFE	化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	＜160℃	腐蚀性强的酸碱盐液体
	聚全氟乙丙烯译名：特氟隆FEP	F46或FEP	化学性能等同于F4 抗压、抗拉强度优于4	＜120℃	腐蚀性的酸碱盐液体
	四氟乙烯和乙烯的共聚物	F40或ETFE	化学性能等同于F4 抗压、抗拉强度优于4	＜120℃	腐蚀性的酸碱盐液体
塑料	聚乙烯	PO	耐稀酸、碱、盐的腐蚀	＜60℃	耐酸碱盐液体的污水
塑料	聚苯硫醚	PPS	耐稀酸、碱、盐的腐蚀	＜100℃	耐酸碱盐液体的污水

2.选型说明
电极、接地环材料的确定：请参照表5

表5

材料	耐腐蚀性能
316L	适用：1.生活用水，工业用水，原水井水，城市污水 2.弱腐蚀性酸、碱、盐溶液
哈氏合金B	适用：1.盐酸（浓度小于10%）等非氧化性酸 2.氢氧化钠（浓度小于50%），一切浓度的氢氧化钠碱溶液 3.磷酸，有机酸不适用：硝酸
哈氏合金C	适用：1.混酸和铬酸与硫酸的混合溶液 2.氧化性盐类如Fe+++、Cu++、海水 3.磷酸，有机酸不适用：盐酸
钛（Ti）	适用：1.盐，如：⑴ 氯化物（氯化物/镁/铝/钙/铵/铁等） ⑵ 钠盐、钾盐、铵盐、次铝酸盐、海水 2.浓度小于50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸
钽（Da）	适用：1.盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸） 2.二氧化氯，氯化铁、次氯酸、氰化钠、乙酸等 3.硝酸（包括发烟硝酸）等氧化性酸，温度低于80℃的王水不适用：碱、氢氟酸
铂（Pt）	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）不适用：王水、铵盐
碳化物	适用：纸浆、污水、能抗固体颗粒干扰不适用：无机酸、有机酸、氯化物

若不能确定选用何种衬里材料及电极材料请参照第七部分“电极和衬里耐腐蚀材料一览表”

1.流量计外形尺寸

图1

分体式电磁流量计(图1)

表6

DN	a	D	Do	n×A
10	230	90	60	4×14
15	230	95	65	4×14
20	230	105	75	4×14
25	230	115	85	4×14
32	230	140	100	4×18
40	230	150	110	4×18
50	230	165	125	4×18
65	230	185	145	4×18
80	230	200	160	8×18
100	230	220	180	8×18
125	280	250	210	8×18
150	280	285	240	8×22
200	310	340	295	8×22
250	360	395	350	12×22
300	460	445	400	12×22
350	460	505	460	16×22
400	460	565	515	16×26
450	460	615	565	20×26
500	600	670	620	20×26
600	600	780	725	20×30
700	700	895	840	24×33
800	800	1015	950	24×33
900	900	1115	1050	28×33
1000	1000	1230	1160	28×36
1200	1200	1405	1340	32×33
1400	1400	1630	1560	36×36
1600	1600	1830	1760	40×36
1800	1800	2045	1970	44×39
2000	2000	2265	2180	48×42
2200	2200	2405	2315	52×45

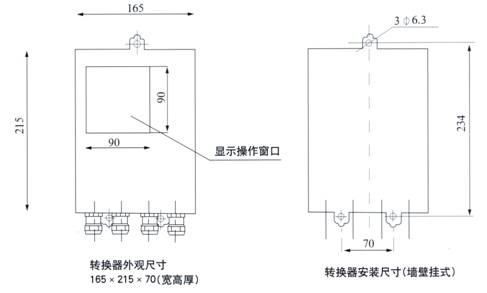

2.分体型转换器安装尺寸
分体式电磁流量计(图2)

分体式电磁流量计
