电磁流量计有一体式电磁流量计和分体式电磁流量计两种，这两种电磁流量计接线图差别很大，请在使用时严格按照仪表提供的接线图接线，才能保证仪表正常工作：

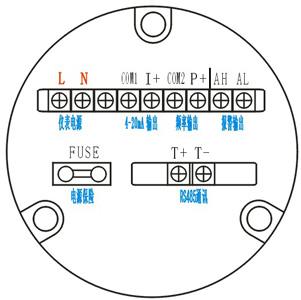

1、一体式电磁流量计接线图如下图所示

一体式电磁流量计端子符号说明：
①仪表电源：AC220V火线接“L”端子,零线接“N”端子。
②输出信号：电磁流量计为4-20mA信号输出时正极接“I+”端子,负极接“COM1”端子；电磁流量计为频率信号输出时正极接“P+”端子,负极接“COM2”端子。
③报警输出：上限报警输出接“AH”端子,报警地接“COM2”端子；下限报警输出接“AL”端子,报警地接“COM2”端子。
④FUSE:仪表电源保险丝（1A）。
⑤RS485通讯：RS485通讯接“T+”和“T-”端子

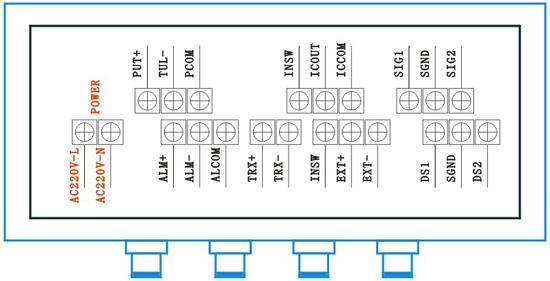

2、分体式电磁流量计接线图如下图所示


分体式电磁流量计端子符号说明：
①仪表电源：AC220V火线接“L”端子,零线接“N”端子。
②输出信号：电磁流量计为4-20mA信号输出时正极接“ICOUT”端子,负极接“ICOM”端子，“INSW”端子不接线；电磁流量计为频率/频率信号输出时正极接“PUL+”端子,负极接“PCOM”端子。
③报警输出：上限报警输出接“ALM+”端子,报警地接“ALCOM”端子；下限报警输出接“ALM-”端子,报警地接“ALCOM”端子。
④励磁线圈:接传感器励磁线圈接“EXT+”和“EXT-”端子,“INSW”端子不接线。
⑤传感器信号：“DS1”和“DS2”接传感器信号线，“SGND”接外屏蔽线。
⑥信号电极：“SIG1”和“SIG2”接传感器信号电极，“SGND”接外屏蔽线。
⑦RS485通讯：RS485通讯接“TSR+”和“TSR-”端子。
分体式电磁流量计信号线、励磁线、电源线等型号规格
1、流量信号线
分体型转换器与传感器配套使用时，流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套，通常由电磁流量计生产厂家提供。当被测电导率小于或长距离传输时，可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆（例如：STT3200专用电缆或BTS型三重屏蔽信号电缆）。
2、励磁电流线
励磁电流线可采用而芯绝缘橡皮软电缆线，建议型号为YHZ-2×1mm2。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由电磁流量计生产厂家提供。
3、输出与电源线
所有输出与电源线由用户根据实际情况自备双绞线，但请注意满足负载电流的要求。
