电磁流量计的安装要求

文章出处：华仁仪表发表时间：2021-09-05 21:21

1、电磁流量计应安装于被测介质完全充满的管道上.

2、一般计量场合，上游直管段长度不应小于3D ，下游直管段长度不小于2D ; 需要精确计量的场合，上游直管段长度不应小于10D ，下游直管段长度不小于3D .

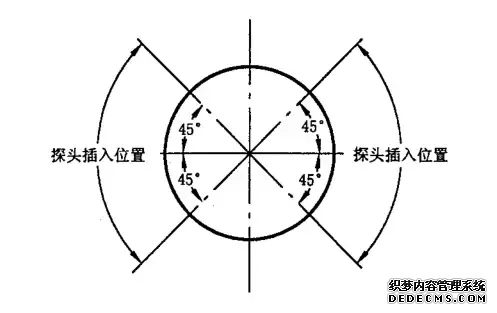

3、插入式电磁流量计在水平或倾斜管道上安装时，探头应安装于管道中心线平面上下45°的范围内，如图3所示。

图3 电磁流量计探头在水平管道上的安装

4、插入式电磁流量计探头中心线应与管道中心线相垂直。

5、当被测流体不接地时，电磁流量计应与工艺管道绝缘隔离，其电源及输出信号应采用变压器隔离，如图4所示。

图4 不接地流体的电气连接

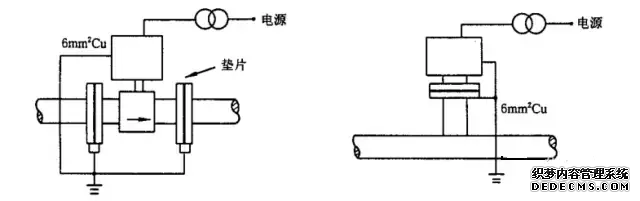

当被测流体接地时，电磁流量计表体与工艺管道应良好地连接并接地，如图5所示。

图5 接地流体的电气连接
