1、科氏力质量流量计的工作原理

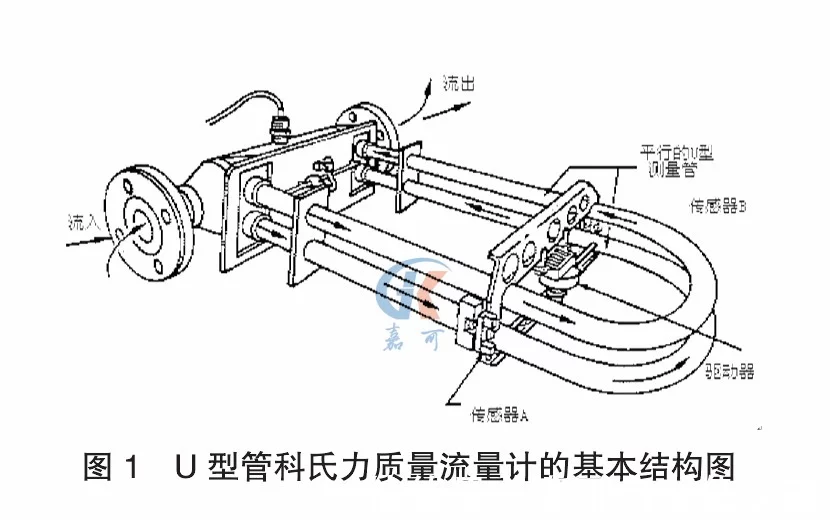

U型管科氏力质量流量计在石油化工生产装置中应用最广泛。科氏力质量流量计是以科里奥利效应为工作原理，是一种利用流体在振动管中流动，从而产生与质量流量成正比的科氏力的原理，制作而成的一种直接测量管道内介质流量的测量仪表，科氏力质量流量计主要是由变送器与传感器两个部分组成。主体上的传感器通过法兰与管道连接，用于对介质流量信号的检测；而表头部分的变送器带有微处理器功能，主要用于传感器驱动，以及对传感器传来的信号进行转换输出，最终实现远传到控制系统。在科氏力质量流量计的流量管中设置了温度电极，用于测量流体介质的温度。U型管科氏力质量流量计的基本结构比较复杂，如图1所示：

流量计的测量管是由两根平行的U型管组成，流体介质从U型管的一端流入，从U型管的另一端流出。电磁激振装置安装在U形管顶端，而驱动器由永久磁铁与激振线圈组成，用于驱动U形管，使U形管按固有频率垂直于管道振动。在U型管的两个直管管端处分别设有一个检测器，检测器能够检测U形管管端的位移情况，并监控驱动器的振动情况，检测器测量出两个U形振动管之间存在的振动时间差，然后，测量信号传输到转换器，通过转换器测出流经传感器的流体介质的质量流量，达到流量计量的目的。

2、科氏力质量流量计的特点

（1）在石油化工生产装置中，科氏力质量流量计主要用于直接测量工艺管道内流体介质的质量流量，以及流体介质的密度，并通过带有微处理器功能的变送器进行远程信号传输。

（2）科氏力质量流量计的计量精度极高，其计量精度在0.2%～0.1%，并具有较好的耐低温性能。

（3）科氏力质量流量计在石油化工生产装置中的应用范围比较广泛，主要用于测量工艺管道中流经的各种单独介质的流体、各种浆液、非牛顿流体、有足够密度的中高压气体、高黏度流体、含有微量气体的液体、悬浮液等，能够充分满足石油化工生产装置对质量流量的计量要求。但是，不能用于测量管道中流经的密度太低的低压气体等流体介质，当工艺管道中流体介质中含有气体时，在含气量超过某一值时，会明显地影响科氏力质量流量计的测量值，导致测量结果不准确，因此，科氏力质量流量计不能用于气液二相流的测量。

（4）在石油化工生产装置中，应用的科氏力质量流量计对于安装要求低，因为科氏力质量流量计对应对迎流流速分布不敏感，所以，该仪表对上下游直管段的要求不高。

（5）科氏力质量流量计测量管的振动幅度比较小，由于其通过法兰螺栓与工艺管道直接连接，可为非活动部件，在流量计管道内部测量管路内没有可动部件与阻碍件，在生产装置中，科氏力质量流量计具有运行可靠、操作方便、维修率低、便于维护的特点。
