电磁流量计安装要求

电磁流量计的安装要求为前5d，后3d的安装尺寸，其次就是流向的正反，如果安装反了，则无法正常测量。

电磁流量计安装规范

迅尔仪表为您解答：电磁流量计安装要求

1．对直管段的要求：入口/出口直管段：入口应≥10×dn；出口应≥5×dn

2．对接地点要求：为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，联系电话：022-58782381

无须专设接地装置）

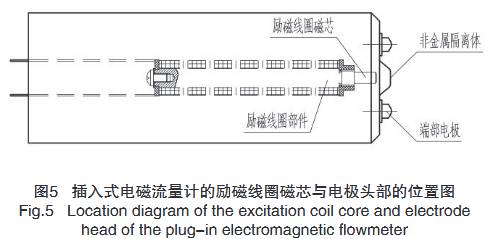

3．对安装位置要求：插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。

本回答由提问者推荐

电磁流量计的安装规范是什么？

1、应该远离强磁场设备。

2、避开强震动、强腐蚀性的场所。

3、工艺不允许流量中断的管道，在安装流量计时应加设截止阀和旁通管线。

4、流量计传感器上游也应该有一定的直管段，一般在5D~10D。

5,、可以水平、垂直和倾斜安装，但要保证测量管与工艺管道同轴，并保证测量管内始终充满液体。

6,、传感器的测量管、外壳、引线的屏蔽线，以及传感器两端的管道都必须可靠接地，决不能与其他电器设备的接地共用，这是电磁流量计的特殊安装要求。迅尔仪表为您解答：电磁流量计安装要求

1．对直管段的要求：入口/出口直管段：入口应≥10×dn；出口应≥5×dn

2．对接地点要求：为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，联系电话：022-58782381 无须专设接地装置）

3．对安装位置要求：插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。淮安开开专业生产电磁流量计，质量可靠，价格优惠

1、安装场所的选择：

·选择测量管内不会出现负压的场所；

·避免安装在电机、变压器等强电设备附件，以免引起电气干扰；

·避免安装位置周围有强腐蚀性气体的场所；

·测量混合相流体时，避免引起相分离的场所；

·环境温度一般应在-25℃～60℃范围内，尽可能避免阳光直射；

·安装在无振动或选择振动小的场合，如果振动过大，应该在传感器前后的管道上加固定支撑；

·环境相对湿度应该在10%～90%范围内；

·避免安装在能被雨水直淋或者浸没的场所；

2、对直管段长度的要求：(D为流量计的内径)

电磁流量计对前后直管段的要求比较低，一般对于90°弯头，T形三通，异径管、全开阀门等流动阻力件，离电磁流量计的电极轴中线(不是传感器的端面)应该有5D的直管段；对于不同开度的阀门(比如可调开度的阀门)，则上游侧的直管段长度需要10D。一般传感器下游的直管段只需要3D就可以满足要求，测量不同介质的混合液体时，混合点与流量计之间的距离最少要大于30D

3、安装位置和流动方向：

电磁流量计可以水平、垂直、和倾斜安装在管道上：

在水平安装时，电磁流量计的电极轴必须水平，防止由于流体所夹带的气泡而产生电极短时间的绝缘，也可以防止电极被流体中沉积物覆盖。不应该将传感器安装在最高位置处，以免有气体积聚。

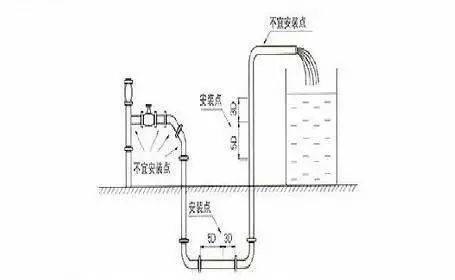

垂直安装时，应该使流动方向向上，这样可以使无流量或者流量很小时，流体中夹带的较重固体颗粒下沉，而轻的肢肪类物质上升离开电磁流量计的传感器电极区，在测量泥浆、矿浆等液固两相介质时，避免固相沉淀和传感器衬里的不均匀摩擦。如上图所示。

·传感器的测量管道必须充满流体，必须有一定的背压。为防止出现负压(损坏衬里)，电磁流量计不应该安装在泵的进口，而应该安装在泵的出口；在倾斜安装时，必须安装在上升管道；在开口排放的管道安装时，必须安装在管道的较低处。

应在传感器的下游安装控制阀和切断阀，而不应该安装在传感器上游

在测量井内安装流量计的方式

(1、入口 2、溢流管 3、入口 4、清洗孔 5、流量计 6、短管 7、出口 8、排污口 9、排污阀)

1、励磁电缆可选用HZ中型橡套电缆，其长度与信号电缆一样

2、信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

3、信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

4、分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。1、无振动、无强电磁场的地方（如大电机、变频器附近）；

2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；

3、直管段要求，最好保证前10后5倍管径；

4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；

5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；

7、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；

8、避免阳光直射、高温的地方，会消磁的；

9、其他应该考虑的要求，信号走线不要跟强电线路一起。

一般来说你买的流量计说明书就要具体说明，建议你使用前详细查看，不然会影响计量精度的！

电磁流量计选择安装方法

这个要看客户的工况要求，然后选型，工厂按照要求生产。 如果你是安装人员，只要看生产的是什么形式的产品就可以了。a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；

b、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度)，同理工作温度-100度以下的介质，也要采取防冻措施；

c、为保证流量计准确计量，要求设置前后直管段；（图8）

d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；（图8）

e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；首先我要说明插入式和一体式完全是两个不同的概念，是电磁流量计两种不同的区分类型。电磁流量计分插入式电磁流量计和管道式电磁流量计。插入式的精度稍差一点，但是安装操作简单。另外，电磁流量计按照安装方式可分为一体式和分体式的，一体式的可以现场显示，但不防水，分体式的相反，所以还是按客户需要了。这些都要问的，但是如果你只是中间商的话，跟客户报价时候分体式和一体式的倒是不用区分，价钱都是一样的。

不知道有没有帮到你，如果还有不明白可以随时给我留言。开封开流仪表。插入式电磁流量计进口产品的精度都只能保证在1％-0.5％之间，一般作为流量开关使用

另外一种叫管道式电磁流量计，管道式电磁流量计分为“分体型”跟“一体型”

分体型就是转换器跟传感器是分开的，中间由电缆进行联接，这样调试或者现场抄表的时候就很方便，毕竟转换器的位置你可以自己定嘛

一体型就是转换器跟传感器都装在一起，这种的相对分体型来说价格便宜一些，因为中间无电缆联接，而且抗干扰效果更好。。。

管道式电磁流量计精度进口的可以一般都是0.3％，也有0.15的。技术上目前德国科隆的做的最强，国产的电磁流量计生产厂家有4千家之多，由于国内元器件的工艺限制，精度及抗干扰效果很不理想，更晕的是4000多家厂家，转换器都还是一个妈生的，根本无自主研发可言，所以选择上还是推荐进口的。迅尔仪表为您解答：电磁流量计安装要求

1．对直管段的要求：入口/出口直管段：入口应≥10×dn；出口应≥5×dn

2．对接地点要求：为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，联系电话：022-58782381 无须专设接地装置）

3．对安装位置要求：插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。
