HR-LG 一体化孔板流量计 是一种采用环室取压的孔板节流装置，是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
一、HR-LG 孔板流量计的测量原理：
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
一体化孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该环室孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、HR-LG 一体化孔板流量计的特点：
1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用国际标准与加工
3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

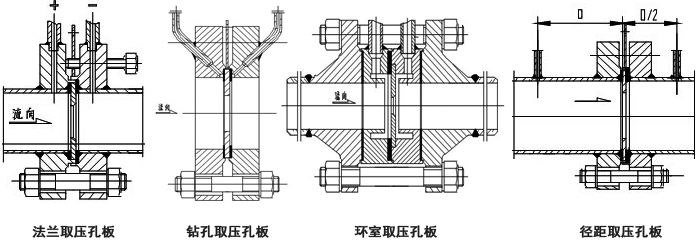

三、HR-LG 一体化孔板流量计的取压方式：
1、环室取压标准孔板：
属标准孔板。由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，可在各部门普遍应用。
2、角接单独钻孔取压标准孔板：
属标准孔板。当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：
属标准孔板。它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时(25.5mm)处，炼油系统普遍采用此种形式。
4、径距取压标准孔板：
属标准孔板。取压方式为管道取压。上游取压孔中心位于孔板前面一倍管道内径处。下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：
属非标准孔板。用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：
是由相互按一定距离安装在直管道中的两块标准孔板组成。依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。辅孔板的截面比m1大于主孔板的截面比m。两块孔板构成了类似带液壁的喷咀。它用于低雷诺数流体或高粘度的流量测量。
7、圆缺孔板：
属非标准孔板，适用于脏污的、或有气泡析了的、或含有固体微粒的流体流量的测量，其测量精度较低。
8、锥形入口孔板：
属非标准孔板。圆形锥与中心线夹角呈45°，这种锥形入口孔板能适用于雷诺数很低的场合，但管道尺寸不得小于25毫米。
四、节流件上下游侧所要求的最短直管段长度：
|
直 径 比 β? |
节流件上游阻流件形式和最短直管段长度 |
上游最短直 管段长度(包 括本表中所 有阻流件) |
||||||
|
单个90°弯头或三通(流体仅从一个支管流出) |
在同一个平面上的两个或多个90º弯头 |
在不同平面上的两个或多个90º弯头 |
渐缩管(在1.5D至3D的长度内由2D变为D) |
渐扩管(在1D至2D的长度内由0.5D变为D) |
球型阀 全开
|
全孔球阀或闸阀全开 |
||
|
0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 |
10(6) 10(6) 10(6) 12(6) 14(7) 14(7) 14(7) 16(8) 18(9) 22(11) 18(14) 36(18) 46(23) |
14(7) 14(7) 16(8) 18(9) 18(9) 20(10) 22(11) 26(13) 18(14) 32(16) 36(18) 42(21) 50(25) |
34(17) 34(17) 34(17) 36(18) 36(18) 38(19) 40(20) 44(22) 48(24) 54(27) 62(31) 70(35) 80(40) |
5 5 5 5 5 5 6(5) 8(5) 9(5) 11(6) 14(7) 22(11) 30(15) |
16(8) 16(8) 16(8) 16(8) 16(8) 17(9) 18(9) 20(10) 22(11) 25(13) 30(15) 38(19) 54(27) |
18(9) 18(9) 18(9) 18(9) 20(10) 20(10) 22(11) 24(12) 26(13) 28(14) 32(16) 36(18) 44(22) |
12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7) 16(8) 20(10) 24(12) 30(15) |
4(2) 4(2) 5(2.5) 5(2.5) 6(3) 6(3) 6(3) 6(3) 7(3.5) 7(3.5) 7(3.5) 8(4) 8(4 |

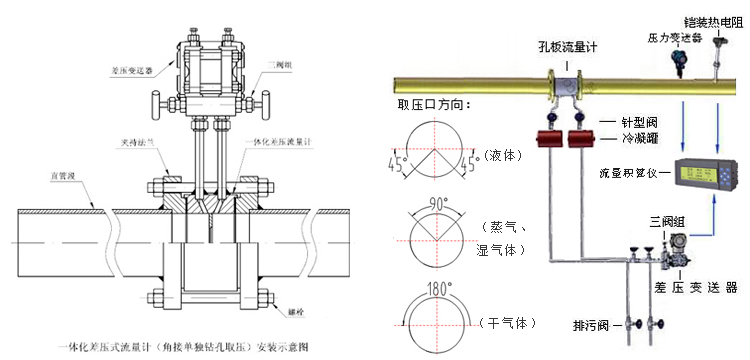

五、HR-LG 孔板流量计安装示意图：
六、HR-LG 孔板流量计选型表：
|
HR-LG |
节流装置 |
||||||||
|
类型 |
K |
孔板 |
|||||||
|
P |
喷嘴 |
||||||||
|
测量介质 |
Q |
气体 |
|||||||
|
Z |
蒸汽 |
||||||||
|
Y |
液体 |
||||||||
|
测量元件形式 |
2 |
＜200℃ |
|||||||
|
H |
标准孔板(环室) |
||||||||
|
Y |
标准孔板(法兰) |
||||||||
|
K |
标准孔板(钻孔) |
||||||||
|
S |
双重孔板 |
||||||||
|
Q |
圆缺孔板 |
||||||||
|
Z |
锥形入口孔板 |
||||||||
|
R |
1/4圆孔板 |
||||||||
|
P |
偏心孔板 |
||||||||
|
N |
整体(内藏)孔板 |
||||||||
|
X |
楔形孔板 |
||||||||
|
B |
标准喷嘴 |
||||||||
|
L |
长径喷嘴 |
||||||||
|
仪表口径 |
口口口（通径：DN10～1600mm） |
||||||||
|
公称压力(MPa) |
1 |
PN1.0 |
|||||||
|
2 |
PN1.6 |
||||||||
|
3 |
PN2.5 |
||||||||
|
4 |
PN4.0 |
||||||||
|
5 |
PN6.3 |
||||||||
|
6 |
PN10 |
||||||||
|
7 |
PN16 |
||||||||
|
流体温度 |
T1 |
80℃以下 |
|||||||
|
T2 |
250℃以下 |
||||||||
|
T3 |
550℃以下 |
||||||||
|
口径 |
1 |
法兰碳钢，节流件304不锈钢 |
|||||||
|
4 |
法兰、节流件全304不锈钢 |
||||||||
|
6 |
法兰、节流件全316不锈钢 |
||||||||
|
T |
其它材质（订货时说明） |
||||||||
|
安装附件 |
0 |
带可拆卸安装球阀 |
|||||||
|
1 |
带截止阀 |
||||||||
|
2 |
带冷凝罐 |
||||||||
|
3 |
带三阀组 |
||||||||
|
C |
差压变送器 |
||||||||
|
X |
流量积算仪 |
||||||||
|
B |
温压补偿带温度与压力传感器 |
||||||||
