压力开关资料

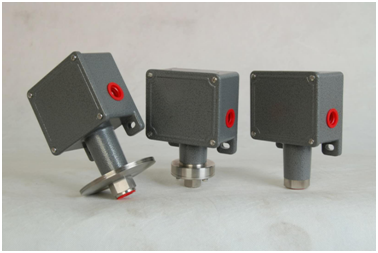

• 膜片式压力开关特点：

1. 适合各类工业现场能够理想的替代国外同类产品
2. 进口橡胶/316L不锈钢膜片/活塞式传感器，性能稳定可靠
3. 铸铝外壳，SPDT或DPDT输出；可选防爆；多种压力及电气接口可选
4. 结构简单，无可拆卸部件
5. 精度：0.5级；重复性：±1%
6. 量程：50Pa～40MPa



• 基本参数

介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
外壳等级：符合IEC60529要求，IP67
设定点精度：±1%
切换差：不可调（参考选型表数据）
重复性误差：≤1%
电气接口：M20*1.5内螺纹接口，可根据现场需要定制
环境温度：?25℃～?80℃
环境湿度：5%～95%
使用寿命：10⁵循环
抗震性：＜Max.2g
防爆等级：ExdeⅡCT6Gb， Temp.= -30-71℃
触点容量：Vmax=380V,lmax=15A (特殊要求请咨询)
开关输出：一个单刀双掷(SPDT)输出,开关可接“常开型”或“常闭型”

• 压力开关选型表

示例：
     HR - PE213E - N12 - S - M20

Z	W	P	E	213	E	N12	S	M20
公  司  代  号	外  壳	测  量  形  式	传  感  器  材  质	量  程	防  爆	过  程   连  接	输  出	电  气  连  接




      单刀双掷微动开关作用过程；
      接线端C－NC：压力上升至上切换值时接通；
      接线端C－NO：压力上升至上切换值时断开；

• 主要技术规格

	普通型	防爆型
工作粘度	?10-3m2/s	?10-3m2/s
开关元件	微动开关	微动开关
防爆等级	/	ExdeⅡCT6Gb Temp.= -30-71℃
外壳保护等级	IP67	IP67
环境温度	-25℃～80℃	-25℃～80℃
环境湿度	5%～95%	5%～95%
使用寿命	105循环	105循环
抗震性	＜Max.2g	＜Max.2g
触点容量	Vmax=380V,lmax=15A	Vmax=380V,lmax=15A
重复性误差	≤1%	≤1%

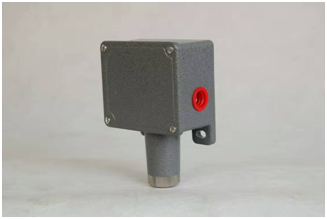

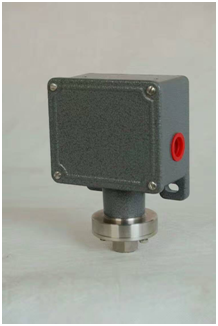

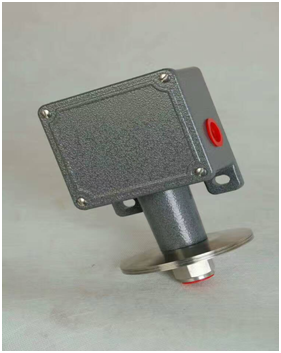

• 膜片式压力开关


HR-P系列：全焊接316L不锈钢膜片，切换差不可调型，单点设定
   1/2NPTF压力接口(其它压力接口可定制)，M20*1.5内电气接口

产品型号	可调范围	固定切换差(普通/防爆)	耐压
HR-PE201	50-1000Pa	≤50Pa ? ≤75Pa	30KPa
HR-PE202	0.5-2KPa	≤0.2KPa / ≤0.3KPa	30KPa
HR-PE203	1-10KPa	≤0.5KPa / ≤0.75KPa	50KPa
HR-PE204	1-16KPa	≤1KPa / ≤1.5KPa	50KPa
HR-PE205	2-25KPa	≤1.5KPa / ≤2.2KPa	50KPa
HR-PE210	0.006-0.08MPa	≤0.006MPa / ≤0.008MPa	0.3MPa
HR-PE211	0.006-0.16MPa	≤0.01MPa / ≤0.015MPa	0.3MPa
HR-PE212	0.02-0.4MPa	≤0.02MPa / ≤0.03MPa	1.5MPa
HR-PE213	0.02-1MPa	≤0.04MPa / ≤0.06MPa	2MPa
HR-PE214	0.03-1.6MPa	≤0.06MPa / ≤0.1MPa	4MPa
HR-PE215	0.05-2.5MPa	≤0.1MPa / ≤0.15MPa	5MPa
HR-PE216	0.1-4MPa	≤0.2MPa / ≤0.3MPa	10MPa
HR-PE217	0.3-6MPa	≤0.3MPa / ≤0.4MPa	10MPa
HR-PE218	0.5-10MPa	≤0.4MPa / ≤0.6MPa	16MPa

HR-P系列：丁腈橡胶膜片及O型圈，切换差不可调型，单点设定
   1/2NPTF压力接口(其它压力接口可定制)，M20*1.5内电气接口

产品型号	可调范围	固定切换差(普通/防爆)	耐压
HR-PD220	1-16MPa	≤0.6MPa / ≤1MPa	40MPa
HR-PD221	2-25MPa	≤0.8MPa / ≤1.5MPa	50MPa
HR-PD222	2-40MPa	≤1.5MPa / ≤2.5MPa	60MPa



• 膜片式负压开关

HR-V系列：丁腈橡胶膜片及O型圈，切换差不可调型，单点设定
    G1/4"F压力接口(其它压力接口可定制)，M20*1.5内电气接口

产品型号	可调范围	固定切换差(普通/防爆)	耐压
HR-VF101	-2-0-2KPa	≤0.1KPa / ≤0.15KPa	30KPa
HR-VF102	-10-0-10KPa	≤0.5KPa / ≤0.8KPa	50KPa
HR-VF103	-50-0-50KPa	≤3KPa / ≤5KPa	150KPa
HR-VF110	-0.1-0MPa	≤0.008MPa / ≤0.012MPa	0.3MPa
HR-VF111	-0.1-0-0.1MPa	≤0.01MPa / ≤0.015MPa	0.3MPa
HR-VF112	-0.1-0-0.25MPa	≤0.015MPa / ≤0.02MPa	0.5MPa

• 膜片式差压开关

HR-C系列：丁腈橡胶膜片及O型圈，切换差不可调型，单点设定
           G1/4"F压力接口，M20*1.5内电气接口

产品型号	可调范围	固定切换差(普通/防爆)	耐压
HR-CY301	0.5-2KPa	≤0.2KPa / ≤0.3KPa	30KPa
HR-CY302	1-10KPa	≤0.5KPa / ≤0.8KPa	50KPa
HR-CY303	1-16KPa	≤1KPa / ≤1.5KPa	50KPa
HR-CY304	2-25KPa	≤1.5KPa / ≤2KPa	50KPa
HR-CY310	0.006-0.08MPa	≤0.006MPa / ≤0.008MPa	0.5MPa
HR-CY311	0.006-0.16MPa	≤0.015MPa / ≤0.02MPa	0.5MPa
HR-CY312	0.02-0.4MPa	≤0.02MPa / ≤0.03MPa	1MPa
HR-CY313	0.02-1MPa	≤0.04MPa / ≤0.06MPa	2MPa
HR-CY314	0.03-1.6MPa	≤0.06MPa / ≤0.1MPa	4MPa
HR-CY315	0.05-2.5MPa	≤0.1MPa / ≤0.15MPa	5MPa

• 压力式温度开关
•
•

HR-W温度开关系列，主要技术参数

环境温度	-10℃~40℃
重复性	±5%FS
防护等级	IP67
最高使用压力	6MPa
连接形式	直插型（温包外径Φ10mm，可订制其他规格）
电气接口	M20*1.5内螺纹
毛细管长度	1.5m(可用户要求订制)
温包长度	L=100（可用户要求订制)（不含螺纹）
电气参数	380V15A/380V5A(防爆)
防爆等级	ExdeIICT6Gb


HR-W温度开关量程表：

量程代号	调节范围℃	切换差℃	最高使用温度℃
HL30	0~30	≤5	95
HL45	5~45	≤7	95
HL60	10~60	≤9	95
HL80	20~80	≤11	95
HL100	40~100	≤17	110
HL250	80~250	≤25	180
