CML2020D电流信号输入配电隔离器（一入一出）

CML2020D  配电隔离器是向现场的变送器提供隔离的电源电压，并将变送器产生的 4～20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。LDG8041电流信号输入配电隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
一、CML2020D   配电隔离器特性：
1、给变送器提供驱动电压16.5～28V；
2、将变送器4～20mA信号隔离传送，其它所需的直流信号；
3、模块化表芯设计，无需零点和满度调节；
4、单通道，一路输入一路输出，输入回路短路保护；
5、带有工作电源指示灯；
6、即插即拔式接线端子，DIN导轨卡式安装。
二、CML2020D配电隔离器技术规格：
1、工作电源：电源接线：独立的接线端子13－，14＋，可带电拔插
电源电压：20~35VDC
电流损耗：24VDC时，＜50mA
电源指示：得电时LED灯亮；绿色
2、输入回路：输入通道：端子1，2，3接线（参见端子接线图）
变送器信号输入：4～20mA
驱动变送器的配电电压：16.5～28V
输入阻抗：内置输入电阻50Ω
3、输出回路：输出通道：端子10，11，12接线（参见端子接线图）
输出电流：4～20mA；0～20mA；或指定电流量程
电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
输出电压：1～5V；0～5V；0～10V；或指定电压量程
电压输出阻抗：内置输出电阻250Ω
纹波（Vp-p）：＜10mV
4、性能指标： 标准精度：±0.1%FS
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500VDC（AC）
隔离能力：1500VAC/1分钟50Hz
抗电磁兼容性：符合IEC61000相关抗电磁标准
5、环境参数：
工作温度：0～＋60℃
储运温度：－20～＋80℃
环境湿度：5～＋95％RH（无冷凝）

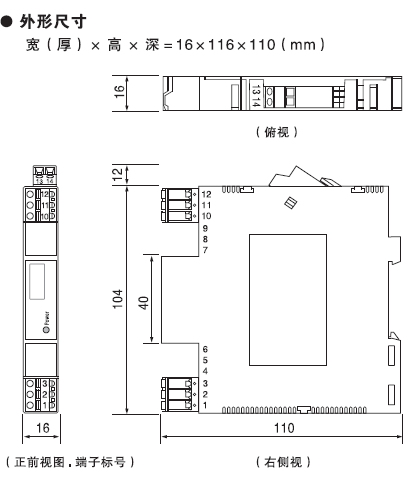

6、结构及外形尺寸：
结构：卡装式模块化表芯ABS材质机壳拔插式端子
外形尺寸：W16×H116×D110（mm），整机重量：约110g 配电隔离器(图1)

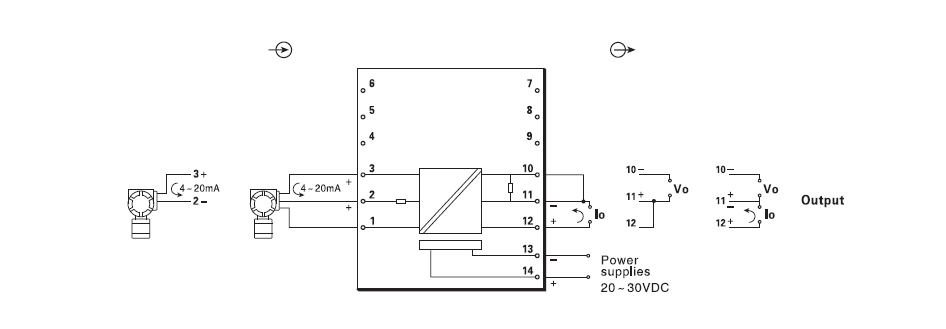

7、端子接线如下图：
 配电隔离器(图2)

 配电隔离器(图3)
