膜盒压力表

  • 咨询热线：0517-86852728
跟此产品相关的产品

  • 产品详情

  • 联系我们

一.概述

    膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

二.结构原理

    仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。
    当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。

三.型号命名

膜盒压力表(图1)

膜盒压力表(图2)
  YE-100         YE-150

四.技术参数

    ● 标度范围、精确度等级及重量

型号

标度范围KPa

正压

负压

正负压

精确度等级

重量kg

YE-100
YE-150

0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40

-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0

-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20

2.5

0.5

    ● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
    ● 温度影响：使用温度偏离20±5℃虹，其温度附加误差不大于0.4%/10℃。
    ● 导（测）压系统及外壳等主要零件的材质

零件名称

材料牌号

接头

黄铜HPb59-1

膜盒

锡青铜QSn6.5-0.1

齿轮传动机构

铜HPb59-1

表壳、罩壳

冷轧钢板

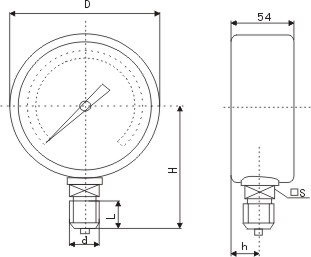

五.外形尺寸

单位：mm

膜盒压力表(图3)

型号

D

H

L

d

h

□S

YE-100

φ100

90

20

M20×1.5

17

□22

YE-150

φ150

118

20

M20×1.5

17

□22
