1、产品介绍

  HR-YFT2002 台式液体压力泵(以下简称压力泵)是压力仪表检测工作中的重要辅助设备，与压力标准器配合，完成压力仪表校准、检测工作。高压台式液体压力泵材料选用优质进口液压泵作为压力发生部件，辅以设计精巧的微调、快速接口，组成操作简单、结构合理、密封性能好的优质宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业。
 2、主要技术指标
     1）造压范围
     YFT2002A                 0~40.0MPa
     YFT2002B                 0~60.0MPa
     YFT2002C                 0~100.0MPa
     YFT2002Q                 0~70MPa(介质为水)
    2）调节灵敏度:  min     10Pa
    3）外形尺寸:400×360×160(长×宽×高)
 4）重量
     YFT2002A      4kg
     YFT2002B      5kg
     YFT2002C      6kg
     YFT2002Q        6kg

编号	名称	功用
1	输出2	连接标准表或被检表
2	稳压阀	输出压力不稳时锁定，可保压力平稳
3	疏空阀	造压时锁定，回压时开启
4	杠杆	通过操作带动活塞注运动
5	储油腔	储存（一般用硅油）导压液体
6	放气口	注液时打开放气
7	微调	小范围增加或减小压力
8	输出1	连接标准表或被检表
9	泵体总成	各部件组合安装体
10	杠杆锁扣	拉出或回锁固定杠杆状态
11	注液口	添加（更换）测试介质

3、操作和使用
1）正程检测
打开输出1、输出2堵头，打开稳压阀，将微调调至适当位置锁闭疏空阀，轻轻操作杠杆使导压液体至输出口，安装标准表及被校表，操作杠杆升压至检定点附近，用微调逼近检定点，逐点检测至满程。
2）回程检测
按规程在满程两次读数后，用微调缓慢降压至检定点，逐点检测，直至零点，当操作微调不能降压时，可轻轻开启疏空阀降压。
高压状态下，出现压力缓慢下降时，可锁闭稳压阀。
4、注意事项
1)压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境使用。
2)被检仪表应作适当清洗,避免污渍进入检测回路。
3)输出1，输出2为专用快速接口，端面密封，安装仪表时，无需借助任何工具，切匀用力拧紧，大约在密封面相互贴紧时，再拧2~3圈即可。
4)经常检查下部锁紧螺帽，连接是否牢固，连接不可靠，在遇高压时，可能造成崩脱。
5)当杠杆造压较重时，用微调升压则较为轻松。

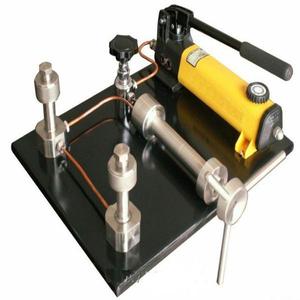

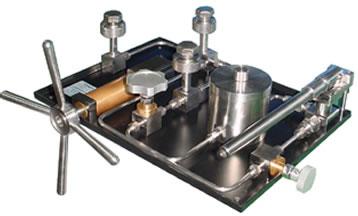

 产品展示
