一.产品概述

HR-DLKZ-1000 流量定量控制仪是由流量传感器、流量定量控制仪电磁阀和配电箱等装置组成。实现对流体的定量计量、定量灌装、定量配料、配料、定量注水及各种液体的定量控制。

二.产品 特点

 可外接启动、停止、清零按扭。 可同时控制阀及泵的开启。 可设置8个常用量。 断电，重新启动后按之前定量值继续定量。 可查询定量次数，定量量值，定量时间。 安装微型打印机可以打印定量数据。 全中文液晶显示，操作简单方便。 可安装大小阀控制定量，精度更精确。

三.产品原理

 定量控制仪开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量，流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。 流量传感器和电磁阀根据现场所需的流量和管道选择,并按图与定量控制仪连接定量控制仪的显示屏如图所示,箱子的标准尺寸400*300*200mm（高*宽*厚） 根据脉冲（电流）输出的流量传感器计算公式 Q=N/K   式中  Q --------累积流量（单位 升）       N-------- 流量信号脉冲数（次）       K- ------ 仪表常数（次/升）      将仪表常数置入控制仪内，控制仪根据设定值自动计算出其对应的脉冲数（电流），控制仪启动时改变内置的继电器状态，使得控制阀开启，控制仪对来自传感器的脉冲（电流）信号进行计数，到达设定量时恢复继电器的原始状态，控制阀将关闭，从而实现对管道内流量的定量（批量）控制。

四.产品技术参数

测量介质： 液体或气体。 定量范围： 0.1-999999 升 可置入仪表常数最大值： 999999次/升 为传感器提供：12VDC , 50mA电源 环境条件: 0-45℃, 相对湿度<85% 电源：AC220V 11位LCD显示累积总量4位LCD显示瞬时值。 外形尺寸:  160*80*    对累积总量、仪表常数及前次定量值进行掉电保护，保护时间大于10年。 保修期为十二个月。

五.产品过程控制

  给罐子定量加水（比如60L），在流量积算仪（定量控制仪）上输入60L的定量值，然后按一下启动按钮（或确认键），流量积算仪继电器闭合(电磁阀打开，加水灯亮),流量积算仪开始累积，当累积数到达60L后，流量积算仪继电器断开(电磁阀关闭，加水灯灭),本次定量完成。如果要进行下一次定量控制，需按一下清零按钮，再按以上步骤操作，如中间需要暂停，可按下停止按钮,如果定量值与上次一致直接按启动按钮即可。

六.产品控制要求

   控制仪输入为4-20mA或脉冲信号，带外接启动、停止、清零，两个继电器输出。继电器到电磁阀需加一个中间继电器，如果电磁阀是24V供电，需增加一个24V开关电源。    注：指示灯、按钮、中间继电器、空气开关、交流接触器（可省）、定量控制仪（液晶显示）、控制箱、组成一个控制系统，控制现场（24VDC）电磁阀启动或停止，另要加一个总电源开关、流量计，电磁阀，需要按照现场要求来做。(配件可以用户自己配)

七.产品主要配置功能

八.产品订货须知

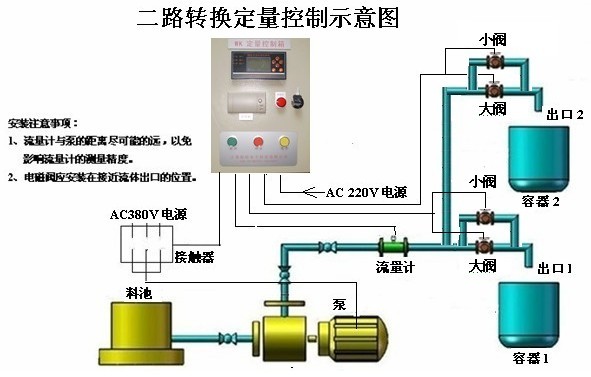

 1、测量介质名称、测量管口径、工作压力和温度、流量范围或其他要求。 2、控制的要求：如每次定量值的大小、每天控制的次数、是否每次控制的值都一样以及其他要求。 3、选择断流设备：如已有断流设备请告之其工作电源和功率，我们作量身订制；如需要我们提供断流设备也可以。 九.定量控制仪配套流量计安装实用图。
